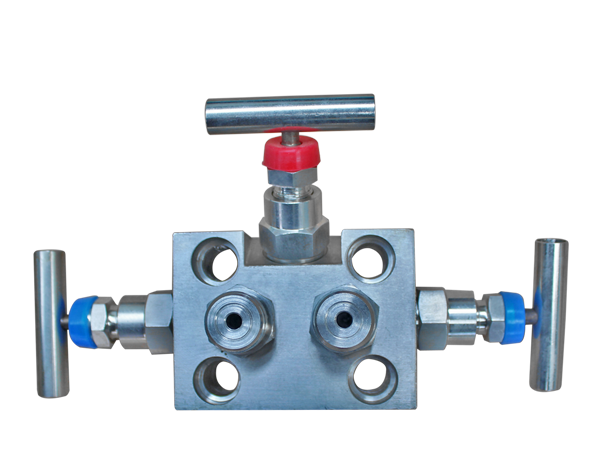

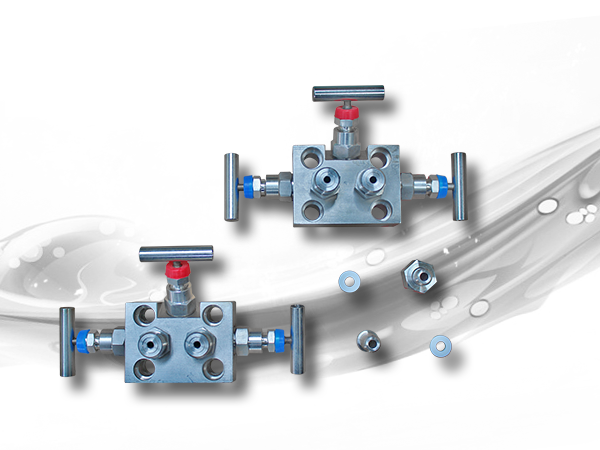

三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為:左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或將正負壓測量室斷開或導通。

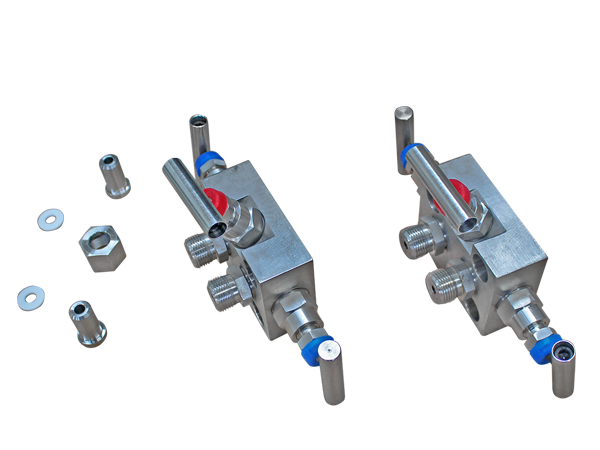

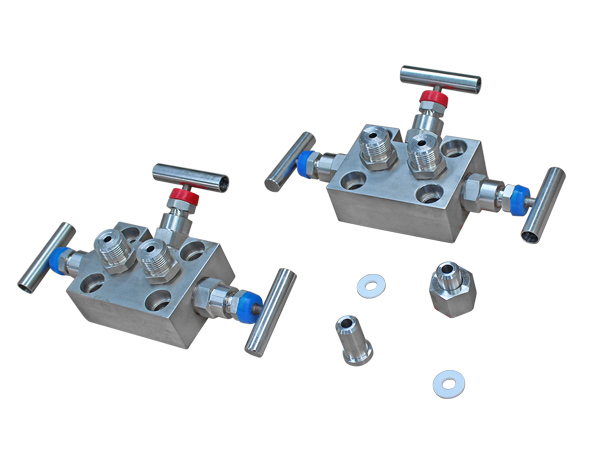

三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器零點在線校驗操作程序:先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。三閥組可配接:3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.
|
閥組類別
|
3
|
三閥組
|
5
|
五閥組
|
|
螺紋
|
N
|
1/2NPT
|
R
|
RC1/2
|
|
材質
|
E
|
SUS 304或1Cr18Ni9Ti不銹鋼
|
F
|
SUS 316不銹鋼
|
|
接頭
|
-0
|
無
|
-1
|
與1151三閥組相同材料的引壓接頭，φ14壓墊式對焊接嘴，M20×1.5壓緊螺母套。
|
|
溫度
|
1
|
≤260℃
|
2
|
≤450℃
|
|
壓力
|
1
|
公稱壓力:16MPa
|
2
|
公稱壓力:32MPa
|
|
序號
|
公稱壓力
PN
|
公稱通徑
DN
|
適用溫度
℃
|
閥體材料
|
|
1
|
20MPa
|
5
|
-20~440
|
35#
|
|
2
|
-70~240
|
1Cr18Ni9Ti
|
|
|
|
3
|
40MPa
|
-20~440
|
35#
|
|
|
4
|
-70~240
|
1Cr18Ni9Ti
|
|
|
三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為:左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或將正負壓測量室斷開或導通。
主要作用:是在安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞.
舉個簡單的例子:如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會立馬導致兩邊差壓遠遠超過設定值.因為先取的那方會直接和大氣相通,相當于0.1MPa,這樣操作是致命的.
在流量傳感器儀表接入工藝管道時要用"三閥組"，作用是:
1、在管道由初始狀態(空)加入介質時，傳感器兩側壓力會突然變化，壓差增大，為避免，應先關閉傳感器兩側的閥A、B，打開旁通閥C;
2、在介質充滿管道，并趨近平穩、平衡后，逐漸打開A、B，使傳感器兩側均勻施加壓力;
3、最后關閉閥C，傳感器開始正常工作;
4、關閉順序與上述情況相反。
此外，3閥組還有其它作用，如運行一段時間后清洗管道，傳感器部分不受影響(管路被旁通)。
|
