■ 概述
ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa；使用溫度范圍由40℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種。前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好。套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋�？商岣咦詣�(dòng)調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

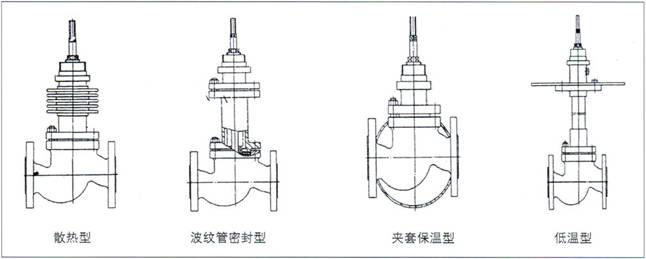

·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。

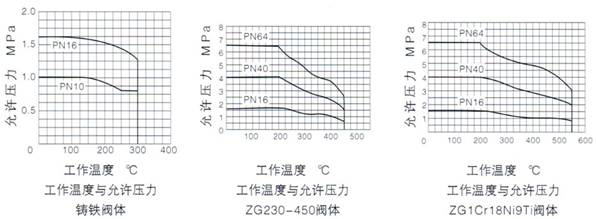

■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
推桿、襯套：2Cr13
波紋管：1Cr18Ni9Ti
■ 主要技術參數
|
公稱通徑DN(mm)
(閥芯直徑dN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
|
公稱壓力P(MPa)
|
1.0、1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許
泄漏量
|
單座
|
硬密封：Ⅳ級 軟密封：Ⅵ級
|
|
套筒
|
硬密封：Ⅱ級 軟密封：Ⅳ級
|
|
工作溫度t(℃)
|
-20～200、-40～250、-40～450、-60～450
|
|
信號范圍(mA.DC)
|
0～10、4～20
|
|
作用方式
|
電關式、電開式
|
|
使用環境溫(℃)
|
電動調節閥：-20～70℃、伺服放大器：0～50℃
|
|
使用環境濕度
|
電動調節閥：≤95％、伺服放大器：≤85％
|
|
電源電壓
|
220V、50Hz、380V、50Hz
|
* 本產品性能指標貫徹GB/T4213-92。
■ 配套用電動執行機構有關技術參數
|
公稱通徑DN(mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
電動執行
機構型號
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ3
|
|
電動執行
機構推力
(N)
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
|
全行程
時間(S)
|
普通型
|
12.5
|
20
|
32
|
48
|
|
電子型
|
30
|
30
|
48
|
60
|
|
消耗功率
(W)
|
普通型
|
28
|
35
|
|
電子型
|
6
|
15
|
25
|
40
|
* 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
■ 允許壓差
電動單座調節閥允許壓差表 (單位：MPa)
|
公稱通徑
推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
10
|
12
|
15
|
20
|
|
400
|
3.90
|
2.71
|
1.71
|
0.95
|
0.62
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
6.40
|
4.87
|
3.11
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.11
|
3.73
|
2.39
|
1.53
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
|
|
|
1.38
|
0.91
|
0.54
|
|
|
|
|
6400
|
|
|
|
|
|
|
|
|
1.45
|
0.95
|
0.61
|
0.40
|
0.28
|
0.15
|
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
0.50
|
0.34
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
|
|
|
|
0.98
|
0.68
|
0.38
|
電動套筒調節閥允許壓差表(單位：MPa)
|
公稱通徑 (mm)
推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
1.94
|
1.62
|
1.31
|
1.08
|
0.88
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
6400
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
8000
|
|
|
|
|
|
|
|
|
6.40
|
6.28
|
4.59
|
|
16000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
* 允許壓差值若大于公稱壓力，則取公稱壓力值。
■ 主要性能指標
|
序號
|
項目
|
單座閥
|
套筒閥
|
|
1
|
基本誤差(％)
|
±2.5
|
|
2
|
回差(％)
|
2.0
|
|
3
|
死區(％)
|
3.0
|
|
4
|
額定行程偏差(％)
|
+2.5
|
|
5
|
額定流量系數偏差(％)
|
+10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中規定的斜率偏差
|

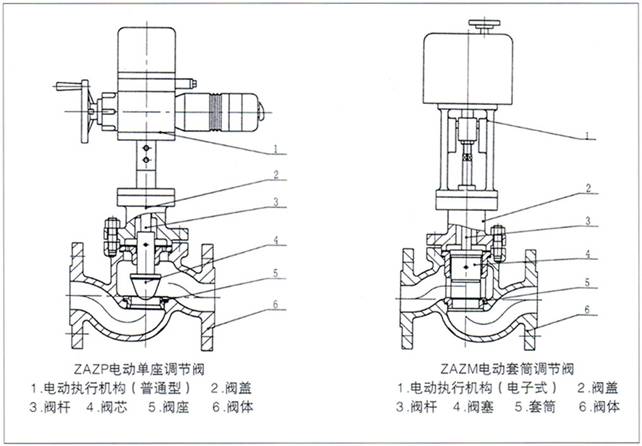

■ 基本結構
■ 外形尺寸及重量
普通型（單位：mm）
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
460
|
530
|
630
|
|
B
|
230
|
230
|
260
|
|
H1
|
490
|
540
|
625
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
重量
|
PN16
PN40
|
50
|
52
|
54
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|

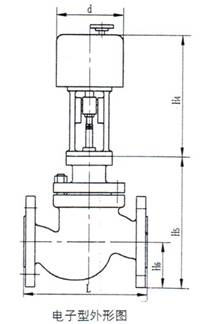

電子型（單位：mm）
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d
|
φ155
|
φ162
|
φ170
|
|
H4
|
290
|
325
|
380
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
|
重量
(kg)
|
PN16
PN40
|
10
|
12
|
15
|
17
|
18
|
34
|
87
|
54
|
76
|
79
|
100
|
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
110
|
85
|
120
|
125
|
150
|

■ 連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、JPI等標準。
■ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

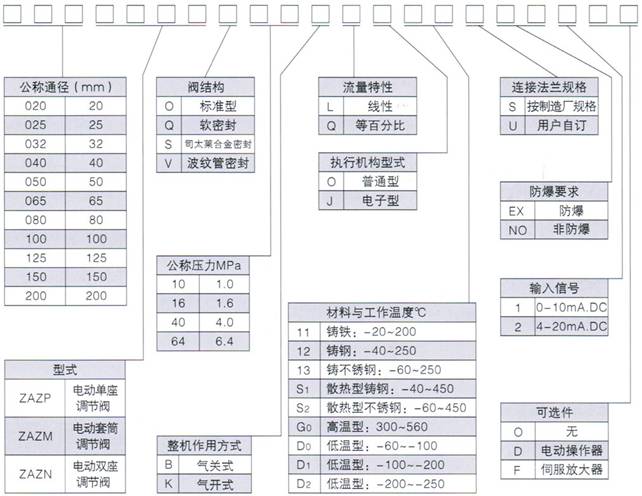

■ 型號
例
100ZAZM040KQJ12SNO2DF表示閥口徑為100mm的電動套筒調節閥，標準型閥結構，公稱壓力4.0MPa，電開式，流量特性等百分比，電子式執行機構，鑄鋼閥體，連接法蘭按制造廠規格，無防爆要求，輸入信號4～20mA.DC，配電動操作器，伺服放大器。
|
