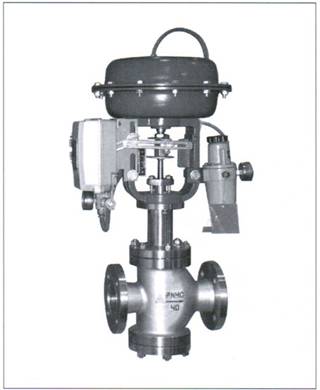

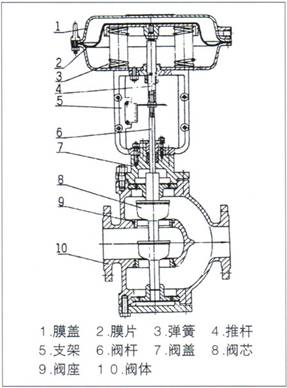

■ ZXN型氣動薄膜調節閥(雙座)概述

    ZXN型氣動薄膜調節閥(雙座)[ZXN型新系列氣動薄膜直通雙座調節閥]采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。

    本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN25～400。適用流體溫度由-250℃～+560℃范圍內多種檔次。泄漏量標準有Ⅱ級或Ⅳ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

■ ZXN型氣動薄膜調節閥(雙座)特點

·頂、底雙導向雙座調節閥．工作時穩定性好。
·有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
·閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
·不平衡力小，允許使用壓差較大。
·執行機構采用多彈簧結構，高度減小30%、重量減輕30％。
·可調范圍大，固有可調比為50。
·ZXNV型波紋管密封調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
·ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

■ ZXN型氣動薄膜調節閥(雙座)主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯

■ ZXN型氣動薄膜調節閥(雙座)規格與技術參數

﹡本產品性能指標貫徹GB/T4213-92標準

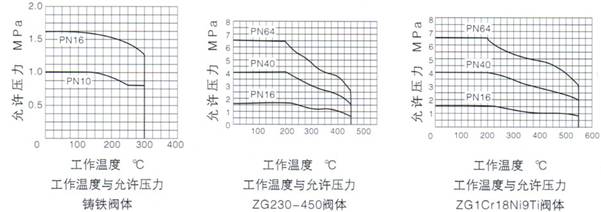

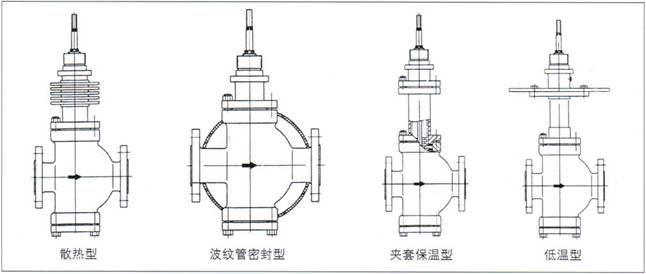

■ ZXN型氣動薄膜調節閥(雙座)閥體及上閥蓋型式

■ ZXN型氣動薄膜調節閥(雙座)閥體及閥芯材料選擇

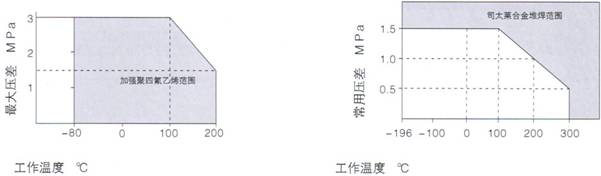

軟閥座型  工作溫度與最大壓差范圍                                       司太萊合金堆焊閥座 工作溫度與常用壓差范圍

■ ZXN型氣動薄膜調節閥(雙座)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。

■ ZXN型氣動薄膜調節閥(雙座)允許壓差

氣開式調節閥允許壓差表(單位：MPa)

﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。

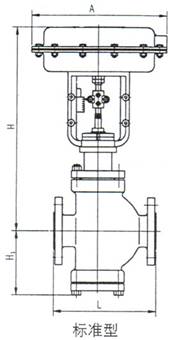

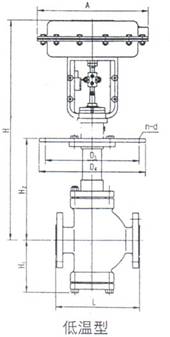

■ ZXN型氣動薄膜調節閥(雙座)外形尺寸及重量

單位：mm

■ ZXN型氣動薄膜調節閥(雙座)連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84
                        鑄鐵法蘭按GB9113-88、JB/T79-94
·法蘭密封面形式：PN10、PN16為凸面；
                                    PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·氣動薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
  如：ANSI、JIS、JPI等標準。

■ ZXN型氣動薄膜調節閥(雙座)訂貨須知

  訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求

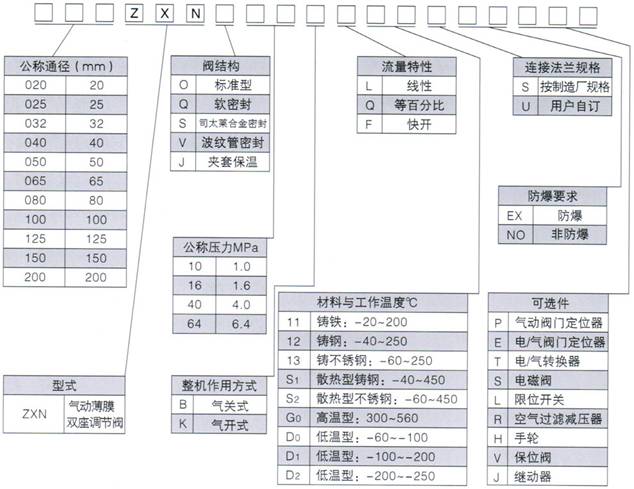

■ ZXN型氣動薄膜調節閥(雙座)型號

例
    150ZXNO64BQ12SEXERH表示閥口徑為150mm的氣動薄膜雙座調節閥，標準閥體，公稱壓力6.4MPa，整機作用方式氣關，等百分比流量特性。鑄鋼閥體，工作溫度范圍-40～250℃，連接法蘭規格按制造廠標準，要求防爆，附配電/氣閥門定位器、空氣過濾減壓器和操作手輪。
