■ ZXQ(ZSQ)氣動切斷閥概述

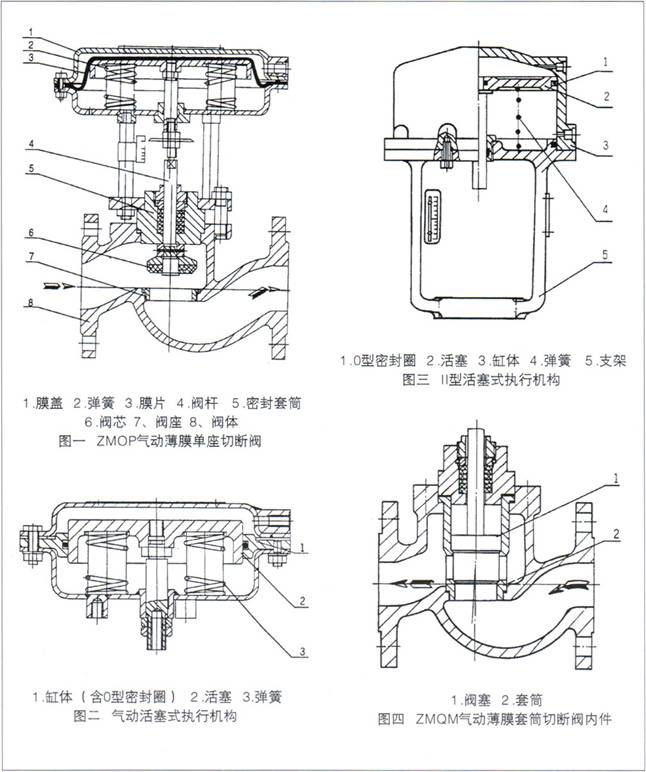

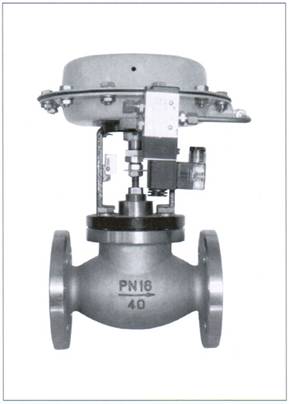

ZXQ(ZSQ)型氣動薄膜(活塞)切斷閥[ZXQ(ZSQ)氣動切斷閥]采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種;公稱口徑范圍DN20~200mm。適用流體溫度-60℃~450℃。泄漏量等級為Ⅳ級或Ⅵ級。流量特性為快開。
■ ZXQ(ZSQ)氣動切斷閥特點
﹡切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%、重量可減輕約30%。
﹡閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
﹡閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
﹡平衡型閥內件,提高了切斷閥的許用壓差。
﹡波紋管密封對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
﹡活塞式執行機構,操作力大,使用壓差大。
■ ZXQ(ZSQ)氣動切斷閥主要零件材料
|
閥體、密封套筒:
|
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯、閥座:
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太萊合金
|
|
套筒、閥塞:
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太萊合金
|
|
填料:
|
聚四氟乙烯、柔性石墨
|
|
波紋膜片:
|
丁腈橡膠夾增強滌綸織物
|
|
彈簧:
|
60Si2Mn
|
|
推桿、閥桿:
|
2Cr13、1Cr18Ni9Ti
|
|
閥芯、閥塞(軟質件):
|
增強聚四氟乙烯
|
|
波紋管:
|
1Cr18Ni9Ti
|
■ ZXQ(ZSQ)氣動切斷閥主要技術參數和性能指標
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數Kv
|
單座、雙座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
公稱壓力PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
額定行程
|
8
|
12
|
20
|
25
|
40
|
50
|
有效面積
(cm2)
|
ZMQ型
|
100
|
200
|
400
|
600
|
1000
|
|
ZSQ型
|
100
|
125
|
160
|
250
|
允許泄
漏量
|
硬密封l/h
|
一般:10-4×閥額定容量;
嚴密型:單、雙座:1.2×10-7,套筒5×10-5×閥額定容量
|
|
軟密封
|
Ⅵ級
|
允許壓差
(MPa)
|
ZMQP(N)正作用
|
6.4
|
5.09
|
2.91
|
1.85
|
2.18
|
1.33
|
1.52
|
0.99
|
0.62
|
0.60
|
0.69
|
0.39
|
|
ZMQP(N)反作用
|
6.4
|
6.4
|
3.88
|
2.47
|
2.91
|
1.77
|
2.03
|
1.32
|
0.83
|
0.80
|
0.92
|
0.52
|
|
ZSQP(N)
|
6.4
|
6.1
|
3.5
|
2.3
|
3.0
|
1.9
|
1.9
|
1.5
|
0.93
|
0.84
|
0.65
|
0.47
|
|
ZM(N)QM
|
公稱壓力
|
信號壓力
(kPa)
|
ZMQ
|
0或250
|
|
ZSQ
|
0或400~600
|
1)本產品性能指標貫徹GB/T4213-92標準;
2)表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;
3)表中允許值為使用標準氣缸值?膳溆貌煌臍飧滋岣咴试S壓差。

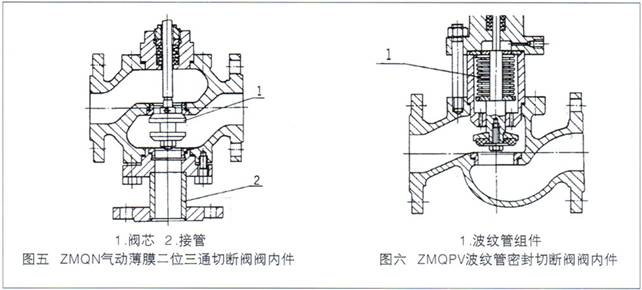

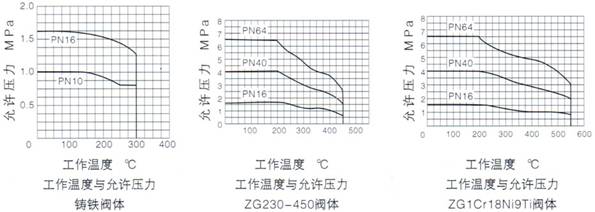

■ ZXQ(ZSQ)氣動切斷閥閥體及閥芯材料選擇

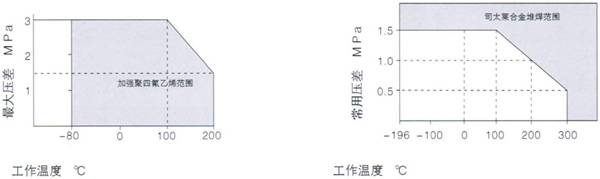

軟閥座型 工作溫度與最大壓差范圍 司太萊合金堆焊閥座 工作溫度與常用壓差范圍
■ ZXQ(ZSQ)氣動切斷閥外形尺寸及重量

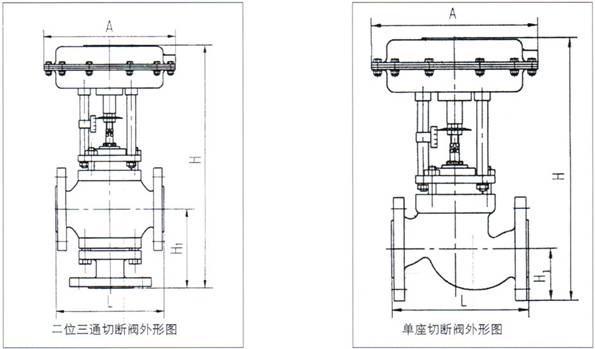

■ ZXQ(ZSQ)氣動切斷閥外形尺寸及重量表(單位:mm)
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
Ф196
|
Ф232
|
Ф308
|
Ф394
|
Ф498
|
|
L
|
PN16、40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H
|
PN16、40
|
305
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
|
PN64
|
320
|
350
|
354
|
372
|
382
|
397
|
473
|
475
|
517
|
805
|
882
|
815
|
|
波紋管密封型
|
375
|
409
|
414
|
431
|
441
|
468
|
555
|
570
|
613
|
855
|
915
|
1017
|
|
H1
|
PN16、40
|
50
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
PN64
|
60
|
65
|
70
|
77.5
|
85
|
90
|
100
|
85
|
125
|
148
|
170
|
208
|
|
H2
|
PN16
|
115
|
115
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
360
|
|
PN40
|
125
|
125
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
|
PN64
|
150
|
150
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H3
|
PN16、40
|
404
|
415
|
428
|
448
|
448
|
468
|
561
|
578
|
590
|
886
|
1008
|
1120
|
|
PN64
|
365
|
430
|
498
|
528
|
528
|
530
|
535
|
540
|
600
|
890
|
1208
|
1305
|
|
波紋管密封型
|
395
|
465
|
478
|
509
|
509
|
548
|
641
|
658
|
670
|
976
|
1098
|
1210
|
重量
(kg)
|
標準型
|
10
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
|
波紋管密封型
|
12
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
■ ZXQ(ZSQ)氣動切斷閥連接尺寸及標準
·法蘭標準:鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式:PN10、PN16為凸面;
PN40、PN64為凹凸面、閥體為凹面。
·結構長度:按GB12221-89標準
·執行機構氣信號接口:內螺紋M10×1
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。 如:ANSI、JIS、DIN等標準。
■ ZXQ(ZSQ)氣動切斷閥訂貨須知
訂貨時請用戶提供以下資料:
·介質名稱
·調節閥名稱、型號
·工作溫度及范圍
·公稱通徑
·整機作用方式
·公稱壓力(MPa)
·閥體、閥內件及填料材質
·額定流量系數(Kv)
·所配附件

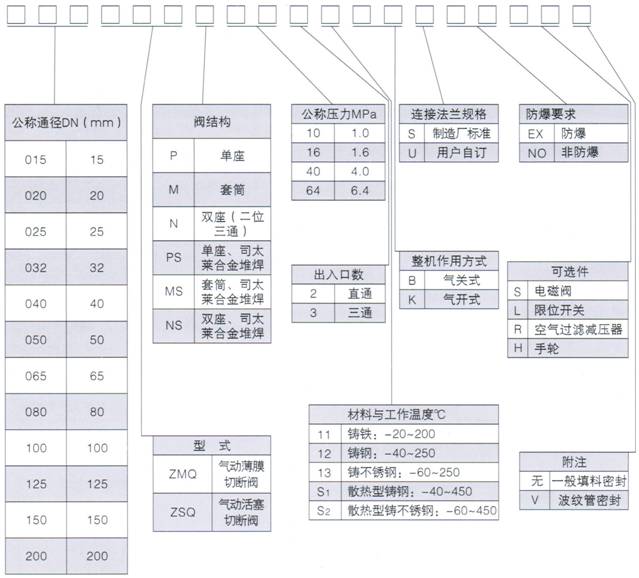

■ ZMQ、ZSQ氣動薄膜、活塞式切斷閥型號
例
050ZMQPS162B12SN0SLR表示口徑為50mm,氣動薄膜直通單座切斷閥,閥芯、閥座堆焊司太萊合金,公稱壓力為1.6MPa,2通氣關式,鑄鋼閥體,法蘭按制造廠標準加工,非防爆,配電磁閥、限位開關、空氣過濾減壓器。
|
