產品說明 |

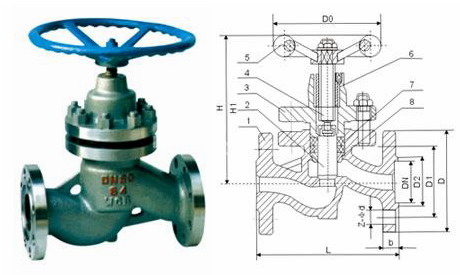

一、UJ41H-64-100高壓柱塞截止閥技術圖片：
二、UJ41H-64-100高壓柱塞截止閥工作原理：
柱塞式截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。在閥門中，柱塞與密封圈間采用過盈配合。通過調節(jié)閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜絕了外泄漏。由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優(yōu)質耐靡材料，能保證閥門的使用壽。
DN(mm) /
1.6MPa UZ41SM一16C．P．R UZ41H一16C．Y．P．R
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
Do
100
100
120
140
160
180
200
240
280
320
350
400
520
640
760
900
D
95
105
115
135
140
160
180
195
215
245
280
335
405
460
520
580
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D2
45
55
65
78
85
100
120
135
155
185
210
265
295
375
435
485
b
14
14
14
16
16
16
18
20
20
22
24
26
26
30
34
36
Z-φd
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-23
12-23
12-25
16-25
16-30
三、UJ41H-64-100高壓柱塞截止閥產品概述：
閥體材料
適用溫度
適用介質
壓力
鑄鋼
≤425
水、蒸汽、油品
1.6-10 MPa
不銹鋼（304）
≤200
硝酸、醋酸等
不銹鋼（316）
≤300
氨、氫、尿素等
四、UJ41H-64-100高壓柱塞截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦連接方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
