概述

BZ41保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

應用規范

• 設計制造按GB12234-89
• 結構長度按GB12221-89
• 法蘭尺寸按JB/T79-94

• 閥門檢查和試驗按GB13927
•


• 要零件材料

  零件名稱	ZG1Cr18Ni19Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO2Ti系列	ZG00Cr17Ni14MO2系列	WCB系列
  閥體/閥蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
  閘板	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	1Cr13
  閥桿	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
  填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
  墊片	304+-PTFE	304L+PTFE	316+PTFE	316+PTFE	石墨+304
  壓蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
  填料壓環	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
  螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
  螺母	1Cr189Ti	1Cr189Ti	1Cr189Ti	1Cr189Ti	45

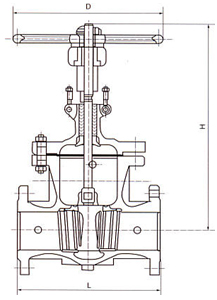

  1.6MPa主要連接尺寸及重量

  尺寸	DN	40	50	65	80	100	125	150	200	250	300
  L	mm	200	250	265	280	300	325	350	400	450	500
  H	mm	310	358	373	435	500	614	674	818	969	1145
  D	mm	200	240	240	280	300	320	360	400	450	560

  2.5MPa主要連接尺寸及重量

  尺寸	DN	40	50	65	80	100	125	150	200	250	300
  L	mm	200	250	265	280	300	325	350	400	450	500
  H	mm	358	373	435	500	614	674	818	969	1145	1145
  D	mm	240	240	280	300	320	360	400	450	560	640

  6.4MPa主要連接尺寸及重量

  尺寸	DN	40	50	65	80	100	125	150	200	250	300
  L	mm	200	250	280	310	350	400	450	550	650	750
  H	mm	358	373	435	500	514	674	818	969	1145	1145
  D	mm	240	240	280	300	320	360	400	450	560	640
