主要性能規范
Chief Proprty And Specifieation
|
公稱壓力（MPa）
Normal Pressure
|
0.6、1.0、1.6 (150LB)
|
殼體試驗（MPa）
Shell Test
|
0.9、1.5、2.4
|
密封試驗（MPa）
Seal Teat
|
0.66、1.1、1.8
|
工作溫度
Working Temperation
|
≤100℃
|
使用介質
Applicable Medium
|
紙漿、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion
|
主要零部件材質
Material Of Main Part
|
體、蓋
Body、Bonnet
|
不銹鋼、碳鋼、灰鑄鐵S.S、C.S、C.I
|
閘板
Disc
|
碳鋼、不銹鋼C.S、S.S
|
閥桿
Stem
|
不銹鋼S.S
|
密封面
Sealing
|
橡膠、四氟、不銹鋼、硬質合金
Rubber、PTFE、S.S、Carbide Alioy
|

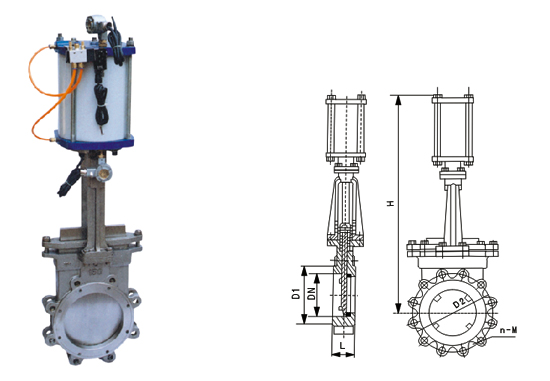

主要外形及連接尺寸
Main External And Connecting Dimensions(mm)
|
DN
|
L
|
D
|
D1
|
n-d
|
H
|
□a×a
|
|
mm
|
in
|
|
50
|
2
|
48
|
165
|
120.5
|
4-19
|
547
|
80×80
|
|
65
|
21/2
|
48
|
180
|
139.5
|
607
|
|
80
|
3
|
50
|
195
|
152.5
|
632
|
100×100
|
|
100
|
4
|
50
|
218
|
190.5
|
8-19
|
742
|
115×115
|
|
125
|
5
|
57
|
255
|
216
|
8-22
|
820
|
145×145
|
|
150
|
6
|
57
|
280
|
241.5
|
900
|
|
200
|
8
|
70
|
342
|
298.5
|
1130
|
220×220
|
|
250
|
10
|
70
|
402
|
362
|
12-25
|
1252
|
|
300
|
12
|
76
|
480
|
432
|
1480
|
270×270
|
|
350
|
14
|
76
|
530
|
476
|
12-29
|
1643
|
|
400
|
16
|
89
|
594
|
539.5
|
16-29
|
1776
|
|
450
|
18
|
89
|
635
|
578
|
16-32
|
1970
|
|
500
|
20
|
114
|
680
|
635
|
20-32
|
2157
|
340×340
|
|
600
|
24
|
114
|
805
|
749.5
|
20-35
|
2476
|
本產品適用法蘭: 國標JB 0.6mpa 1.0mpa 1.6mpa 美標ANSI 125LB 150LB 德標DIN 125LB 150LB 日標JIS 5k 10k
|
