概述:
止回閥是一種能自動阻止流體倒流的閥門,它用于管線系統中,起主要作用是防止介質倒流,防止泵及其驅動電機反轉以及容器中介質泄放。
止回閥一般分為升降式、旋啟式、碟式及隔膜式等幾種類型,但目前最普遍的是旋啟式止回閥。
旋啟式止回閥是閥瓣繞軸做旋轉運動,其流體阻止一般小于升降式止回閥,它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式止回閥三種。單瓣旋啟式止回閥一般用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時,為了減少水錘壓力,最好采用能減少水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大口徑管路。對夾旋啟式止回閥結構小、重量輕,是一種發展較快的止回閥,多瓣旋啟式止回閥適用于大口徑管路。
碟式止回閥的結構類似于蝶閥。其結構簡單、流阻較小,水錘壓力亦較小。
隔膜式止回閥有都種結構形式,均采用隔膜作為啟閉件,由于其防水錘性能好,結構簡單,成本低,近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。
1.結構特點
閥瓣能在重力作用下自動關閉,阻止介質倒流。
2.自密封結構
中法蘭密封圈能在介質壓力作用下起到密封的作用。
3.對夾雙瓣旋啟式止回閥
水錘壓力小,閥瓣行程短,有彈簧輔助關閉,開關迅速。結構長度短,體積小,重量輕。
試驗壓力
|
公稱壓力
|
150
|
300
|
600
|
900
|
1500
|
|
殼體強度試驗(MPa)
|
水
|
3
|
7.8
|
15.4
|
22.5
|
37.5
|
|
高壓密封試驗(MPa)
|
2.2
|
5.6
|
11.2
|
16.5
|
27.5
|
|
低壓密封試驗(MPa)
|
空氣
|
0.6
|
|
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體強度試驗(MPa)
|
水
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
高壓密封試驗(MPa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11
|
|
低壓密封試驗(MPa)
|
空氣
|
0.6
|
產品制造及驗收標準
設計標準 BS1868 & API 6D
GB/T 12236
JB/T 8937 & API 594
結構長度 ANSI B16.10
GB/T 12221
API 594
法蘭標準 ANSI B16.5
JB/T74~90
GB/T9113.1~9113.4-2000
DIN 2543~2548
溫壓標準 ANSI B16.34
試驗標準 API 598

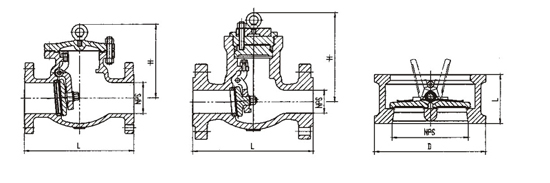

H76型 CLASS 150、300對夾雙瓣止回閥
主要尺寸及重量

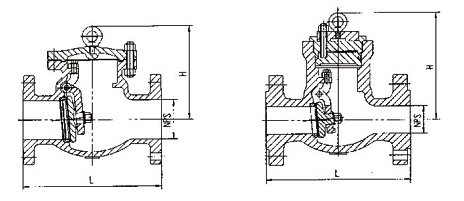

H44型 CLASS 150、300、600、900、1500旋啟式止回閥
Class 150 單位:mm
|
NPS(in)
|
1/2
|
1
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
28
|
30
|
|
L
|
RF
|
108
|
127
|
165
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
699
|
787
|
864
|
978
|
978
|
1295
|
1448
|
1524
|
|
RTJ
|
119
|
140
|
178
|
216
|
229
|
254
|
305
|
343
|
368
|
508
|
635
|
711
|
800
|
879
|
889
|
991
|
1308
|
1461
|
1537
|
|
H
|
130
|
140
|
150
|
170
|
180
|
185
|
215
|
240
|
260
|
300
|
350
|
400
|
450
|
480
|
540
|
600
|
680
|
710
|
790
|
|
WT(kg)
|
8
|
8.2
|
11
|
14
|
19
|
24
|
41
|
58
|
70
|
150
|
230
|
300
|
440
|
680
|
690
|
810
|
1080
|
1450
|
1620
|
Class 300 單位:mm
|
NPS(in)
|
1
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
28
|
30
|
|
L
|
RF
|
216
|
241
|
267
|
292
|
318
|
356
|
400
|
445
|
533
|
622
|
711
|
838
|
864
|
978
|
1016
|
1346
|
1499
|
1594
|
|
RTJ
|
229
|
254
|
283
|
308
|
333
|
371
|
416
|
460
|
549
|
638
|
727
|
854
|
879
|
994
|
1035
|
1368
|
1524
|
1620
|
|
H
|
150
|
160
|
170
|
185
|
215
|
235
|
270
|
300
|
340
|
350
|
420
|
480
|
520
|
600
|
670
|
750
|
780
|
810
|
|
WT(kg)
|
8.8
|
15
|
20
|
24
|
38
|
51
|
80
|
90
|
175
|
210
|
586
|
580
|
760
|
940
|
1260
|
1650
|
1725
|
1819
|
Class 600 單位:mm
|
NPS(in)
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
L
|
RF
|
292
|
330
|
356
|
432
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
1397
|
|
RTJ
|
295
|
333
|
359
|
435
|
562
|
664
|
791
|
841
|
892
|
994
|
1095
|
1200
|
1407
|
|
H
|
175
|
200
|
230
|
295
|
360
|
400
|
460
|
520
|
560
|
650
|
730
|
800
|
900
|
|
WT(kg)
|
29
|
40
|
50
|
98
|
207
|
387
|
580
|
790
|
892
|
1200
|
1600
|
2220
|
3000
|
Class 900 單位:mm
|
NPS(in)
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
L
|
RF
|
368
|
419
|
381
|
457
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1321
|
|
RTJ
|
371
|
42
|
384
|
460
|
613
|
740
|
841
|
968
|
1038
|
1140
|
1232
|
1334
|
|
H
|
250
|
270
|
280
|
310
|
380
|
430
|
480
|
560
|
630
|
700
|
750
|
850
|
|
WT(kg)
|
69
|
85
|
93
|
145
|
310
|
500
|
772
|
1080
|
1380
|
1810
|
2400
|
3500
|
Class 1500 單位:mm
|
NPS(in)
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
|
L
|
RF
|
368
|
419
|
470
|
546
|
705
|
832
|
991
|
|
RTJ
|
371
|
422
|
473
|
549
|
711
|
841
|
1000
|
|
H
|
250
|
270
|
300
|
330
|
450
|
500
|
560
|
|
WT(kg)
|
69
|
93
|
120
|
235
|
540
|
949
|
1275
|
|
