一、概述：

巴類流量傳感器是根據ISO3966、運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）在管道中心前后取壓。通過變送器將引壓孔管道取壓形成的差壓讀出，進而可以計算出質量流量或體積流量。

二、適用范圍：

1、公稱通徑：25mm≤DN≤6000mm

2、公稱壓力：PN≤2.5MPa

3、介質溫度：t≤450℃

4、精度等級：1.5級

三、結構形式和特點：

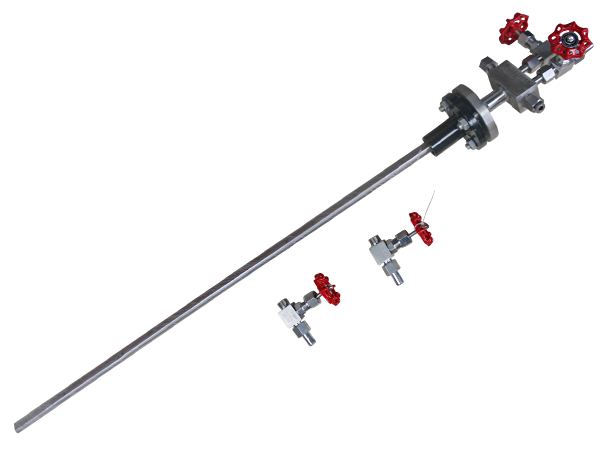

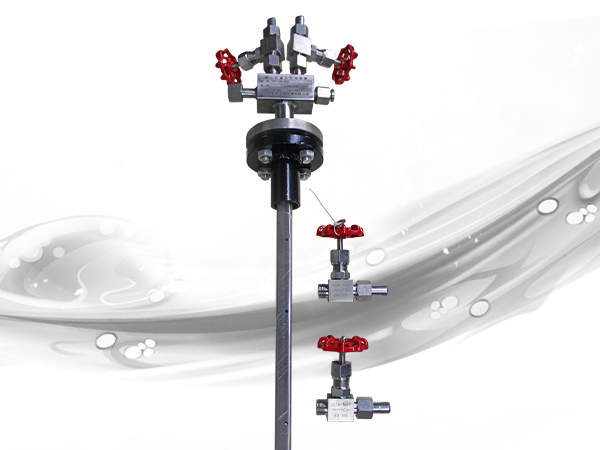

巴類流量傳感器是由檢測桿、取壓口組成，它橫穿管道至管道與中心管軸垂直，在檢測桿迎流面上和檢測桿背流面上設有檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

主要特點：

1、巴類流量傳感器檢測桿可以產生穩定的差壓；

2、壓損極小，探頭幾乎無磨損，可以長期維持高精度運行而成本只有孔板的1/10；

3、對直管段的要求低。

為了達到最佳的使用效果，正確的安裝使用至關重要，因此，請仔細閱讀并按照說明書要求安裝巴類流量探頭，以免安裝不當引起不良后果。
