靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，作為國內進口靶式流量計的代表，ERO系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上 ，采用了最新型電容力傳感器作為測量和敏感傳遞元件，同時利用了德國精密儀器儀表及現代數字智能處理技術而研制的一種新式流量計量?jī)x表。

電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。

當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，

當介質在測量管中流動時，因其自身的動能和因阻流件而產生的壓差，產生一個對阻流件的作用力，其作用的大小與介質流速的平方成正比

靶式流量計按結構形式分為:軸封膜片結構型;撓性管結構型;扭力管結構型和差壓靶結構型。按信號轉換形式分為:力-氣壓轉換型,稱為氣動靶式流量計;力-位移-電壓轉換型、力-應變-電壓轉換型、力-扭距-電壓轉換型,此三種轉換形式都稱為電動靶式流量計;另外還有力-差壓轉換型,稱為差壓靶式流量計。無論何種結構形式,靶式流量計都由力產生裝置(靶片和測量管)、力轉換裝置和信號處理單元(包括顯示部分)三大部分組成。

1、整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；

2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；

4、儀表內設自檢程序，故障現象一目了然；

5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

8、具有一體化溫度、壓力補償，直接輸出質量或標方；

9、具有可選小信號切除、非線性修正、濾波時間可選擇；

10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

11、計量準確，精度可達到0.2%；

12、重復性好，一般為0.05%～0.08%，測量快速；

13、壓力損失小，僅為標準孔板的1/2△P左右；

14、抗干擾，抗雜質能力特強；

15、可根據實際需要更換阻流件（靶片）而改變量程；

16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

17、安裝簡單方便，極易維護；

18、多種輸出形式，能遠傳各種參數；

19、抗震動性強，一定范圍內可測脈動流

靶式流量計正確選型才能保證靶式流量計更好的使用。選用什么種類的靶式流量計應根據被測流體介質的物理性質和化學性質來決定?使靶式流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式靶式流量計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，靶式流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

利用差壓原理進行流量測量具有悠久的歷史，其測量的理論基礎是：在充滿流體的管道中，固定放置一個流通面積小于管道截面積的阻力件(節流件)，則管道內流體在通過該節流 件時就會造成局部收縮，在收縮處流速增加，靜壓力降低，因此，在節流件前后將產生一定的壓力差。對于一定形狀和尺寸的節流件、一定的測壓位置和前后直管段、一定的流體 參數情況下，節流件前后的差壓△P與流量Q之間關系符合伯努利方程。 由于在冶金行業和煤化工行業中，各類氣體成分多變復雜，如高爐、焦?fàn)t、轉爐煤氣中含有大量粉塵、顆粒 、焦油、萘等雜質程度不等以及低流速等實際情況，尤其是煤氣中的焦油和萘在節流件、測壓孔上粘附和低溫下結晶，煤氣中的粉塵、顆粒對儀表的堵塞，煤氣中的水分在冬季時 的凍結，這些都會造成流量計測壓孔堵塞、節流件變形，嚴重的甚至造成流體不能在管道流通的惡劣情況。在國內、外都有在特臟流體的情況下，常規 V 形錐流量計或孔板流量計 測量失敗的實例發生。如某鋼鐵公司使用國外公司的常規 V 形錐流量計測量焦?fàn)t煤氣，因測壓通道被焦油粘附、萘結晶堵塞而導致失敗；山東某鋼鐵公司使用國內某公司的常規 V 形錐流量計測量焦?fàn)t煤氣，因萘結晶、水凝液結冰導致冬季不能正常工作而被迫拆除。 其次，由于節流件的引入，導致管道壓損較大，提高了工廠的能耗。以管徑為Φ325× 13mm ，使用孔板測量，壓差30Kpa，β=0.7 ，孔板所產生的壓損：PPLo=0.5×30=15.0KPa

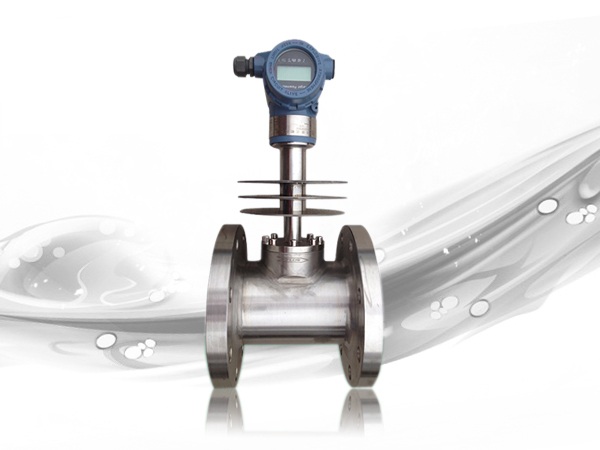

產品名稱：靶式流量計

口徑：DN15～DN3000mm

公稱壓力：0.001～42MPa

工況溫度：-180～+700℃

精度：±0.2～±1.5%FS

量程比：1：10

殼體：碳鋼；不銹鋼(或按用戶要求提供)(襯氟)

供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）

輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485；HART通訊(或按用戶要求協商提供)

防護等級：IP65IP67

防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

執行標準：企標Q/BET05-06

表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

連接方式：雙法蘭式、插入式、對夾式、在線可拆裝式、卡箍式、管錐螺紋

蒸汽：飽和蒸汽、過熱蒸汽、鍋爐蒸汽

氣體：空氣、氧氣、氮?dú)狻⒍�氧化碳、煤�?高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、煉焦煤氣、水煤氣、半水煤氣、煤制氣)、煙氣、沼氣、氯氣、天然氣、甲烷、乙烷、丙烷、丁烷、正丁烷、異丁烷、氨氣、硫化氫（H2S）、一氧化碳（CO）、一氧化氮（NO）、二氧化氮(NO2)、二氧化硫（SO2）、氯化氫（HCL）、氟氣（F2），乙炔（C2H2）、乙烯（C2H4）、丙烯、丁烯、正丁烯、異丁烯、氧硫化碳（COS）氬氣（Ar）、環氧乙烷（C2H4O）、氯甲烷、氯乙烷、氟利昂

液體：石蠟、硫磺、瀝青、樹脂、膠水（膠液）、焦油、洗油 蒽油、炭黑油、酚油、洗油、萘油、脫氧劑、輕油、萘油、重油、渣油、煤油、柴油、過氧化氫(雙氧水)、導熱油、潤滑油、甲基硅油、五氯乙烷,富油 貧油，貧胺液 富胺液 黑液 綠液

食品：糖漿、食用油、凝脂油、純水（純凈水）、蘇打水、牛奶、果汁（椰汁）、醬油、藥劑（藥液）、酒精、白酒、黃酒、紅酒、啤酒、料酒、啤酒、葡萄酒

其他液體：液氮、液氧、液氯、液態CO2、液氨、污水、水煤漿、礦漿、電鍍廢水、循環水、原水、海水、礦井水、洗發液、牙膏、凝膠、燃油、柏油、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲苯、甲醇、乙二醇、丁二烯、脫硫廢液、乙醇胺、貧液、富液、 環氧乙烷、油漿、粗苯、甲苯、乙苯、四氯甲烷（四氯化碳CCl4）、二硫化碳（CS2）等

1、當管道內被測介質流速為零時，流量計示值瞬時流量值不為零，造成該現象的主要原因有：

a、安裝前后流量計水平度不一致，以至靶片和靶桿因傾斜而產生軸向水平分力導致瞬時流量存在；

b、流量計長期運行，其傳感器內部應力釋放產生微變；

c、安裝或運行過程中，嚴重過載造成零點飄移；

以上三種方式均可參照有關流量計清零的步驟和方法處理。

d、流量計殼體接地不良；

處理方法：用戶重新接地。

e、靶片、靶桿與測具之間被雜物卡住；

處理方法：關閉流量計前后閥門，用工具松開過度部件與測量管之間的連接螺栓，并輕輕的晃動過渡部件或取出，清理雜物后照原樣復位即可。

2、流量計工作過程中示值出現非正常增大，造成該現象的主要原因有：

a、靶片以及靶桿上掛有絲狀及帶狀雜物；

處理方法：參照處理雜物方法。

b、高結圬條件下，靶片和靶桿產生嚴重結圬，使受力元件靶板沿測量管軸線上投影面積增加，即靶片與測量管之間環形過流面積減少，進而在相同流量下，傳感器受力增大，最終導致流量示值非正常增加；

處理方法：取下過渡部件，用工具將靶片和靶桿以及測量管內壁上的圬物清除即可。

3、計量誤差大，造成該現象的原因很多，其最主要的原因?yàn)橐韵聨追N：

a、安裝時流量計與連接管道相對同心度出現較大錯位，密封墊片未同心，從而形成節流阻件，極大影響被測介

質流態；

處理方法：調整安裝狀態。

b、流量計前后直管段太短，并于流量計前直接安裝了彎頭，閥門等極大干擾被測介質流態部件；

處理方法：按照說明書要求進行安裝或?qū)α髁坑?jì)進行實地實流標定。

c、旁通管道泄漏 ；

處理方法：檢查及更換旁通管路。

d、靶片上繞纏有帶狀雜物，增大了靶片受力；

處理方法：參照前面處理雜物方法。

4、流量計無示值或無發信號，其原因主要有以下四種：

a、電源接觸不良或脫落 ；

處理方法：對于自帶電池的流量計，檢查電池是否裝穩，觸點是否良好，以及電池是否有電。對于外接電源，

應檢查連接導線之間連接是否完好，導線是否導通，外供電源是否正常。

b、流量計電路損壞；

處理方法：返廠修理。

c、顯示屏損壞 ；

處理方法：返廠更換。

d、用戶信號接收系統故障；

處理方法：檢查、排除故障。

5、流量計運行過程中示值一直為零，此種現象主要原因有：

a、受力元件(靶片)脫落，導致傳感器無力感應；

處理方法：裝配相同規格的靶片。

b、流量計傳感器無電壓輸出信號 ；

處理方法：首先判斷傳感器是否損壞，具體的方法是看傳感器數據有無變化。

c、被測介質流量太小，低于流量計的最小刻度流量；

處理方法：返廠重新更換受力元件。

靶式流量計安裝要求介紹

1、高溫型（80度至500度）、常溫型（-20度至70度）、低溫型（-20至-200度）流量計的安裝：

a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；b、介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；c、為保證流量計準確計量，要求設置前后直管段；d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；）e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；g、法蘭式和夾裝式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于流量計和工藝管道通徑 6-8mm 及否同軸，以避免因其產生干擾流而影響計量精確度；h、插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；i、對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；j、測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向；k、流量計殼體必須可靠接地，若無接地條件應向廠方說明；l、流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠校驗單為準）。分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。

2、流量計設置零點（流量計安裝后必須先置零操作） 由于電容式力傳感器及阻流件有自重，在流量計安裝時不在水平方位狀況下，需要重新設置流量計零點。 操作程序?yàn)椋海ㄒ部稍诠艿纼?nèi)無介質流動時直接置零，高溫型及低溫型流量計必須使管道內溫度達到工作溫度后置零）a、關閉流量計下游的閥門；b、緩慢打開流量計上游閥門，使流量計充滿介質；c、緩慢打開流量計下游閥門，使流量計運行10分鐘左右； d、關閉流量計上、下游閥門，并確定管道內流量為零；e、置零按鍵操作（必須用無任何磁性的工具操作置零鍵，否則置零鍵可能無法操

靶式流量計傳感器安裝環境介紹

環境給傳感器造成的影響主要有以下幾個方面：

（1）高溫環境對傳感器造成涂覆材料熔化、焊點開化、彈性體內應力發生結構變化等問題。對于高溫環境下工作的傳感器常采用耐高溫傳感器；另外，必須加有隔熱、水冷或氣冷等裝置。

（2）粉塵、潮濕對傳感器造成短路的影響。在此環境條件下應選用密閉性很高的傳感器。不同的傳感器其密封的方式是不同的，其密閉性存在著很大差異。

常見的密封有密封膠充填或涂覆；橡膠墊機械緊固密封；焊接（氬弧焊、等離子束焊）和抽真空充氮密封。

從密封效果來看，焊接密封為最佳，充填涂覆密封膠為最差。對于室內干凈、干燥環境下工作的傳感器，可選擇涂膠密封的傳感器，而對于一些在潮濕、粉塵性較高的環境下工作的傳感器，應選擇膜片熱套密封或膜片焊接密封、抽真空充氮的傳感器。

（3）在腐蝕性較高的環境下，如潮濕、酸性對傳感器造成彈性體受損或產生短路等影響，應選擇外表面進行過噴塑或不銹鋼外罩，抗腐蝕性能好且密閉性好的傳感器。

（4）電磁場對傳感器輸出紊亂信號的影響。在此情況下，應對傳感器的屏蔽性進行嚴格檢查，看其是否具有良好的抗電磁能力。

（5）易燃、易爆不僅對傳感器造成徹底性的損害，而且還給其它設備和人身安全造成很大的威脅。因此，在易燃、易爆環境下工作的傳感器對防爆性能提出了更高的要求：在易燃、易爆環境下必須選用防爆傳感器，這種傳感器的密封外罩不僅要考慮其密閉性，還要考慮到防爆強度，以及電纜線引出頭的防水、防潮、防爆性等。

拆卸信號拾取連接器+流量轉換器組合體

①關閉電源。

②用扳手逆時針旋轉松開信號拾取連接器上的M16鎖母。

③用手抓緊轉換器表殼，逆時針旋轉，拆下組合體，注意在旋轉過程中應保持信號拾取連接器與流量轉換器之間的螺紋連接緊固性。

拆裝信號拾取連接器與流量轉換器

①確保電源已關閉并處在安全的區域。

②拆卸時，逆時針擰開前表蓋，“拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，用扳手逆時針旋轉信號拾取連接器，將其與流量轉換器分離。

③組裝時，順時針將信號拾取連接器擰在流量轉換器的對應螺紋處，注意應正對螺紋，擰上后適當用力，用肉眼觀察無明顯細縫，密封性完好。逆時針擰開前表蓋，按照中“拆卸電路板”介紹的步驟拆下電路板組件。將信號拾取器引出的插頭插在電路板對應的插座上。再按照“裝配電路板”介紹的步驟，將電路板固定在流量轉換器的表殼上。順時針擰上前表蓋。
