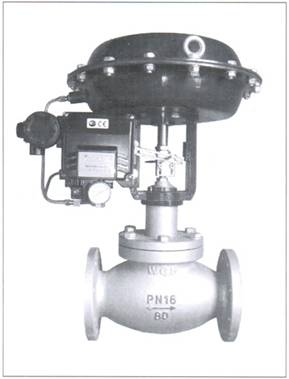

■ 高溫波紋管型氣動薄膜調節閥概述
高溫波紋管型氣動薄膜調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大,噪音小,流通能力大。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大,壓差大,泄漏量要求不高的工作場合。
高溫波紋管型氣動薄膜調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■ 高溫波紋管型氣動薄膜調節閥特點
· 采用平衡式閥芯結構,軸向不平衡力小,允許壓差大,穩定性好。
· 套筒互換性強,拆裝方便,容易維修。
· 全金屬閥芯適合多種工作場合,達到Ⅳ級泄漏標準,ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。
· 閥體按流體力學原理設計成等截面低流阻流道,可調范圍大,固有可調比為50,額定流量系數增大30%。
· 執行機構采用多彈簧結構,高度減少30%、重量減輕30%。
· ZXMV型波紋管密封型調節閥,對移動的閥桿形成了完全的密封,堵絕流體外漏。
· ZXMJ型調節閥帶有保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ 高溫波紋管型氣動薄膜調節閥主要零件材料
閥體、閥蓋:HT200,ZG230-450,ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti,司太萊合金堆焊
軟密封閥頭:增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
波紋管:1Cr18Ni9Ti
墊片:橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋:A3
波紋膜片:丁腈橡膠夾增強滌綸織物
彈簧:60Si2Mn
推桿、閥桿:2Cr13、1Cr18Ni9Ti
襯套:2Cr13
■ 高溫波紋管型氣動薄膜調節閥規格與技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數Kv
|
直線
|
6.9
|
11
|
17.4
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍Pr(kPa)
|
20~100、40~200
|
|
氣源壓力Ps(MPa)
|
0.14、0.25
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬閥座:Ⅳ級 軟閥座:Ⅵ級
|
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
工作溫度t
(℃)
|
常溫型
|
-20~200、-40~250、-60~250
|
|
散熱型
|
-40~450、-60~450
|
|
高溫型
|
300~560
|
|
低溫型
|
-60~-100、-100~-200、-200~-250
|
*本產品性能指標貫徹GB/T4213-92標準

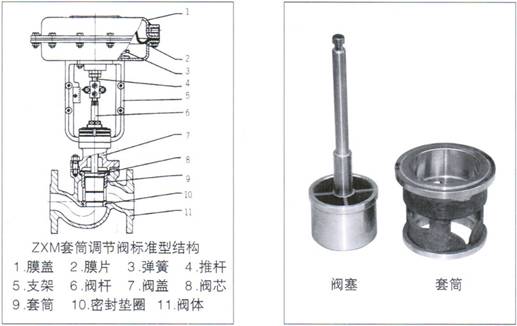

■ 高溫波紋管型氣動薄膜調節閥基本結構

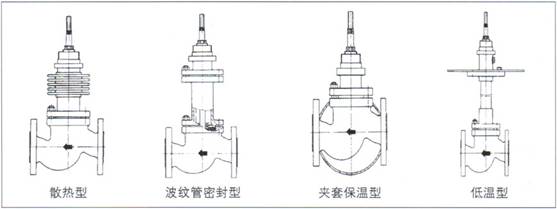

■ 高溫波紋管型氣動薄膜調節閥閥體及上閥蓋型式

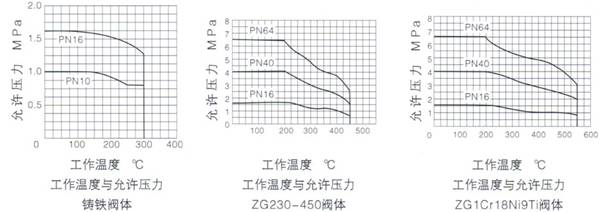

■ 高溫波紋管型氣動薄膜調節閥閥體及閥芯材料選擇

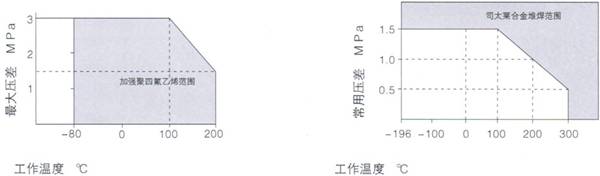

軟閥座型 工作溫度與最大壓差范圍 司太萊合金堆焊閥座工作溫度與常用壓差范圍
■ 高溫波紋管型氣動薄膜調節閥允許壓差
氣關式調節閥允許壓差表(單位:MPa)
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍Pr(kPa)
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
|
氣源壓力Ps(MPa)
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
|
需配附件
|
-
|
P
|
P
|
-
|
P
|
P
|
-
|
P
|
P
|
-
|
P
|
P
|
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)
|
20
|
20
|
2.67
|
6.23
|
6.40
|
|
|
|
|
|
|
|
|
|
|
25
|
25
|
2.22
|
5.19
|
6.40
|
|
|
|
|
|
|
|
|
|
|
32
|
32
|
|
|
|
2.58
|
6.02
|
6.40
|
|
|
|
|
|
|
|
40
|
25
|
|
|
|
3.18
|
6.40
|
6.40
|
|
|
|
|
|
|
|
32
|
|
|
|
2.58
|
6.02
|
6.40
|
|
|
|
|
|
|
|
40
|
|
|
|
2.12
|
4.95
|
6.37
|
|
|
|
|
|
|
|
50
|
32
|
|
|
|
2.58
|
6.02
|
6.40
|
|
|
|
|
|
|
|
40
|
|
|
|
2.12
|
4.95
|
4.37
|
|
|
|
|
|
|
|
50
|
|
|
|
1.73
|
4.05
|
5.21
|
|
|
|
|
|
|
|
65
|
65
|
|
|
|
|
|
|
2.05
|
4.77
|
6.14
|
|
|
|
|
80
|
50
|
|
|
|
|
|
|
2.60
|
6.08
|
6.40
|
|
|
|
|
65
|
|
|
|
|
|
|
2.05
|
4.77
|
6.14
|
|
|
|
|
80
|
|
|
|
|
|
|
1.68
|
3.93
|
5.06
|
|
|
|
|
100
|
65
|
|
|
|
|
|
|
2.05
|
4.77
|
6.14
|
|
|
|
|
80
|
|
|
|
|
|
|
1.69
|
3.39
|
5.06
|
|
|
|
|
100
|
|
|
|
|
|
|
1.36
|
3.18
|
4.09
|
|
|
|
|
125
|
125
|
|
|
|
|
|
|
|
|
|
1.84
|
4.28
|
5.51
|
|
150
|
100
|
|
|
|
|
|
|
|
|
|
2.27
|
5.30
|
6.40
|
|
125
|
|
|
|
|
|
|
|
|
|
1.84
|
4.28
|
5.51
|
|
150
|
|
|
|
|
|
|
|
|
|
1.54
|
3.59
|
4.62
|
|
200
|
125
|
|
|
|
|
|
|
|
|
|
1.84
|
4.28
|
5.51
|
|
150
|
|
|
|
|
|
|
|
|
|
1.54
|
3.59
|
4.62
|
|
200
|
|
|
|
|
|
|
|
|
|
1.12
|
2.62
|
3.37
|
﹡ P:閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥,最大允許壓差為1.0 MPa,表中數據若數值小于1.0MPa則不變,若數值大于1.0MPa,則取值1.0MPa。
氣開式調節閥允許壓差表(單位:MPa)
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍Pr(kPa)
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
|
氣源壓力Ps(MPa)
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
|
需配附件
|
-
|
P
|
-
|
P
|
-
|
P
|
-
|
P
|
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)
|
20
|
20
|
2.67
|
6.23
|
|
|
|
|
|
|
|
25
|
25
|
2.22
|
5.19
|
|
|
|
|
|
|
|
32
|
32
|
|
|
2.58
|
6.02
|
|
|
|
|
|
40
|
25
|
|
|
3.18
|
6.40
|
|
|
|
|
|
32
|
|
|
2.58
|
6.02
|
|
|
|
|
|
40
|
|
|
2.12
|
4.95
|
|
|
|
|
|
50
|
32
|
|
|
2.58
|
6.02
|
|
|
|
|
|
40
|
|
|
2.12
|
4.95
|
|
|
|
|
|
50
|
|
|
1.73
|
4.05
|
|
|
|
|
|
65
|
65
|
|
|
|
|
2.05
|
4.77
|
|
|
|
80
|
50
|
|
|
|
|
2.60
|
6.08
|
|
|
|
65
|
|
|
|
|
2.05
|
4.77
|
|
|
|
80
|
|
|
|
|
1.68
|
3.93
|
|
|
|
100
|
65
|
|
|
|
|
2.05
|
4.77
|
|
|
|
80
|
|
|
|
|
1.69
|
3.39
|
|
|
|
100
|
|
|
|
|
1.36
|
3.18
|
|
|
|
125
|
125
|
|
|
|
|
|
|
1.84
|
4.28
|
|
150
|
100
|
|
|
|
|
|
|
2.27
|
5.30
|
|
125
|
|
|
|
|
|
|
1.84
|
4.28
|
|
150
|
|
|
|
|
|
|
1.54
|
3.59
|
|
200
|
125
|
|
|
|
|
|
|
1.84
|
4.28
|
|
150
|
|
|
|
|
|
|
1.54
|
3.59
|
|
200
|
|
|
|
|
|
|
1.12
|
2.62
|
﹡ P:閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥,最大允許壓差為1.0 MPa,表中數據若數值小于1.0MPa則不變,若數值大于1.0MPa,則取值1.0MPa。
■ 各種不同的固有流量特性和不同的相對行程下地相對流量 數值R50
L/L%
Q/Qmax%
特性
|
0
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
直線
|
2
|
11.8
|
21.6
|
31.4
|
41.2
|
51
|
60.8
|
70.6
|
80.4
|
90.2
|
100
|
|
等比
|
2
|
3
|
4.37
|
6.5
|
9.6
|
14.1
|
20.9
|
30.9
|
45.7
|
67.6
|
100
|
|
快開
|
2
|
31.6
|
44.8
|
54.8
|
63.2
|
70.7
|
77.5
|
83.6
|
89.4
|
94.8
|
100
|
|
拋物線
|
2
|
5
|
9.8
|
15.9
|
23.5
|
32.6
|
43.1
|
55.1
|
6.86
|
83.5
|
100
|
|
■ 高溫波紋管型氣動薄膜調節閥外形尺寸及重量

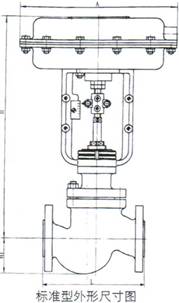

標準型、散熱型、高溫型外形尺寸(單位:mm)
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
308
|
394
|
498
|
|
L
|
PN16,40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H1
|
PN16
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
|
H
|
標
準
型
|
PN16
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
687
|
836
|
896
|
987
|
|
PN40
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
695
|
845
|
896
|
1000
|
|
PN64
|
456
|
468
|
511
|
525
|
535
|
663
|
673
|
705
|
868
|
958
|
1260
|
|
散熱高溫型
|
570
|
570
|
610
|
610
|
630
|
730
|
810
|
820
|
960
|
1090
|
1180
|
﹡ 散熱、高溫型高度(H)為PN16的數值
﹡﹡ 夾套型高度H1及H均增加15%
波紋管密封型外形尺寸表(單位:mm)
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φA
|
282
|
308
|
394
|
498
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H1
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
|
H波紋管型
|
449
|
511
|
560
|
617
|
620
|
710
|
767
|
792.5
|
870
|
1057.5
|
1087.5
|

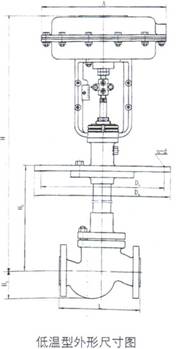

低溫型外形尺寸表(單位:mm)
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φA
|
282
|
308
|
394
|
498
|
|
L
|
PN16,PN40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H1
|
PN16,PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
|
H2
|
-60~-100℃
|
500
|
500
|
500
|
500
|
500
|
600
|
600
|
600
|
700
|
700
|
700
|
|
-100~-200℃
|
700
|
700
|
700
|
700
|
700
|
800
|
800
|
800
|
900
|
900
|
900
|
|
-200~-250℃
|
900
|
900
|
900
|
900
|
900
|
1000
|
1000
|
1000
|
1100
|
1100
|
1100
|
|
H
|
-60~
-100(℃)
|
PN16
PN40
|
862.5
|
865
|
902
|
907
|
914.5
|
1118.5
|
1126
|
1141.5
|
1135
|
1348
|
1385.5
|
|
PN64
|
875
|
874
|
909.5
|
917
|
922
|
1128.5
|
1133.5
|
1149
|
1347.5
|
1370.5
|
1405.5
|
-100~
-200(℃)
|
PN16
PN40
|
1062.5
|
1075
|
1102
|
1107
|
1114.5
|
1318.5
|
1326
|
1341.5
|
1535
|
1548
|
1585.5
|
|
PN64
|
1075
|
1080
|
1109.5
|
1117
|
1122
|
1328.5
|
1333.5
|
1349
|
1547.5
|
1570.5
|
1605.5
|
-200~
-250(℃)
|
PN16
PN40
|
1262.5
|
1267.5
|
1302
|
1307
|
1314.5
|
1518.5
|
1526
|
1541.5
|
1735
|
1748
|
1785.5
|
|
PN64
|
1275
|
1280
|
1309.5
|
1317
|
1322
|
1528.5
|
1533.5
|
1549
|
1747.5
|
1770.5
|
1805.5
|
|
D3
|
260
|
260
|
285
|
305
|
340
|
370
|
405
|
460
|
525
|
590
|
700
|
|
D4
|
290
|
290
|
315
|
335
|
370
|
400
|
435
|
490
|
555
|
630
|
740
|
|
螺栓孔n(個)-d(直徑)
|
8-14
|
8-14
|
8-14
|
8-16
|
8-16
|
10-16
|
10-16
|
12-18
|
14-18
|
16-18
|
18-18
|
|

|
■ 高溫波紋管型氣動薄膜調節閥重量表(單位:kg)
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
標準型
|
PN16
|
16
|
17
|
19
|
21
|
23
|
35
|
48
|
57
|
64
|
70
|
90
|
|
PN40
|
16
|
17
|
19
|
21
|
23
|
35
|
48
|
60
|
67
|
74
|
95
|
|
PN64
|
20
|
21
|
25
|
30
|
33
|
44
|
71
|
91
|
100
|
115
|
145
|
|
散熱高溫型
|
17
|
18
|
20
|
22
|
25
|
36
|
51
|
60
|
62
|
74
|
95
|
|
波紋管型
|
20
|
21
|
25
|
30
|
33
|
48
|
71
|
91
|
102
|
115
|
145
|
|
低溫型
|
20
|
21
|
23
|
26
|
28
|
42
|
58
|
69
|
77
|
84
|
108
|
﹡ 本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據
■ 高溫波紋管型氣動薄膜調節閥連接尺寸及標準
· 法蘭標準:鑄鐵法蘭按JB78-59
鑄鐵法蘭按GB9113-88、JB/T79.1-94
· 法蘭密封面型式:PN10、PN16為凸面;
PN40、PN64為凹凸面、閥體為凹面。
· 結構長度:按GB12221-89標準
· 薄膜執行機構氣信號接口:內螺紋M16×1.5
· 夾套保溫型夾套載熱體接口:對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如:ANSI、JIS、DIN等標準。
■ 高溫波紋管型氣動薄膜調節閥訂貨須知
訂貨時請用戶提供以下資料:
· 調節閥名稱、型號
· 公稱通徑
· 公稱壓力(MPa)
· 額定流量系數(Kv)
· 固有流量特性
· 介質名稱
· 工作溫度及范圍
· 整機作用方式
· 閥體、閥內件及填料材質
· 所配附件
· 其它特殊要求

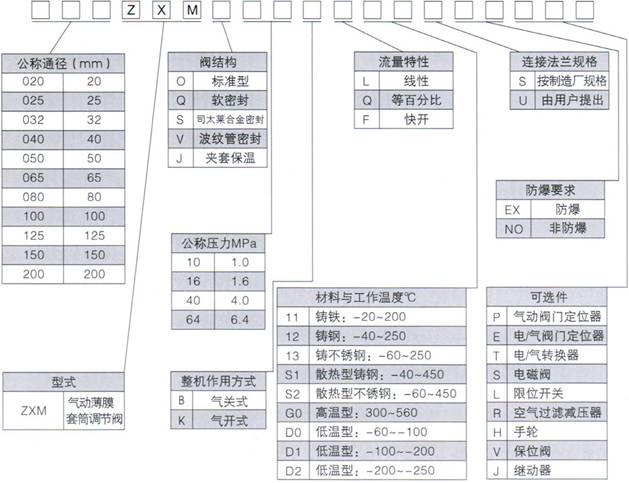

■ ZXM氣動薄膜套筒調節閥型號
例
080ZXMJ40KL13UNOTRH表示閥口徑為80mm的氣動薄膜套筒調節閥,閥體帶夾套保溫,公稱壓力4.0MPa,整機作用方式氣開,線性流量特性。鑄不銹鋼閥體工作溫度范圍-60~250℃,法蘭連接規格由用戶提出,非防爆,附配電/氣轉換器、空氣過濾減壓器和操作手輪。
|
