■ 概述

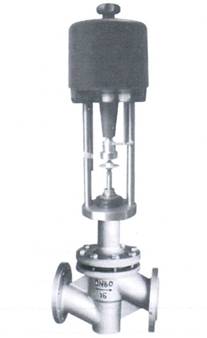

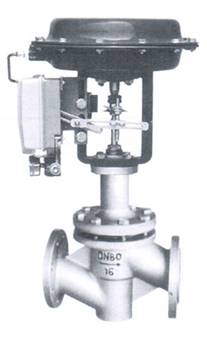

襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。
廣泛適用于化工、石油、冶金、醫藥、電力等行業，對酸、堿等強腐蝕、劇毒、易發揮的介質進行自動控制。

■ 特點
·具有很強的耐腐蝕性能，在閥體內腔、閥芯、閥座、閥桿部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(濃硫酸、強堿和王水)的腐蝕。
·密封性能好，采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏；
·泄漏量小，由于閥芯、閥座是軟密封，故泄漏量可達到國家Ⅵ級標準；
·可采用氣動、電動兩種執行機構，氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高；電子式執行機構無需伺服放大器，調節精度高；
■ 主要技術參數
|
公稱通徑DN(mm)
|
G¾″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量
系數Kv
|
等百分比
|
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
直線
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
10
|
16
|
25
|
38
|
63
|
80
|
120
|
300
|
|
氣動執行
機構型號
|
正作用
|
PM280B
|
PM400B
|
PM600B
|
PM1000B
|
|
反作用
|
PM280K
|
PM400K
|
PM600K
|
PM1000K
|
|
電動執行機構型號
|
361LSA、361LSB
|
361LSB、361LSC
|
|
額定行程L(mm)
|
10、16
|
25
|
40
|
60
|
|
膜片有效面積Ae(cm2）
|
280
|
400
|
600
|
1000
|
|
公稱壓力PN(MPa)
|
1.0、1.6
|
|
固有流量特性
|
等百分比、直線
|
|
固有可調比R
|
50
|
|
信號范圍Pr(kPa)
|
20～100、40～200、80～240
|
|
氣源壓力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
|
電動執行機構電源
|
220V50Hz、380V50Hz(可選)
|
|
輸入信號
|
4～20、0～10mA.DC及其它控制信號
|
|
泄漏量等級
|
Ⅳ級、Ⅴ級、Ⅵ級
|
■ 主要性能指標
|
序號
|
項目
|
氣動調節閥
|
電動調節閥
|
|
不帶定位器
|
帶定位器
|
|
1
|
基本誤差(％)
|
±2.5
|
±1
|
±1.2
|
|
2
|
回差(％)
|
3
|
1
|
1.0
|
|
3
|
死區(％)
|
3
|
0.4
|
0.8
|
|
4
|
始終點
偏差
<(％)
|
氣/電開
|
始點
|
±2.5
|
±1
|
±1
|
|
終點
|
±5
|
|
氣/電關
|
始點
|
±5
|
|
終點
|
±2.5
|
|
5
|
額定行程偏差(％)
|
+2.5
|
+2.5
|
+2.5
|

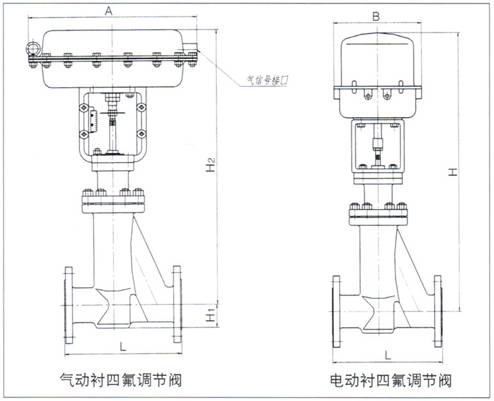

■ 外形尺寸及重量
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
|
486
|
|
|
A
|
φ282
|
φ308
|
φ394
|
φ498
|
|
B
|
φ225
|
φ225
|
φ310
|
φ310
|
|
H
|
430
|
430
|
510
|
510
|
520
|
650
|
650
|
660
|
810
|
860
|
900
|
|
H1
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
180
|
190
|
200
|
|
H2
|
390
|
390
|
450
|
450
|
460
|
590
|
590
|
600
|
730
|
780
|
820
|
|
