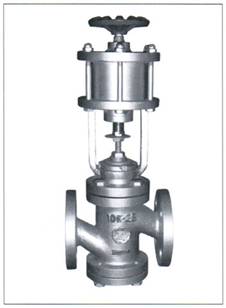

■ 氣動活塞切斷閥概述
氣動活塞式切斷閥(簡稱氣動活塞切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等特點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程與遠程控制系統中。
■ 氣動活塞切斷閥規格與技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程
|
8
|
12
|
20
|
25
|
|
氣缸直徑
|
80
|
100
|
125
|
允許
泄漏量
|
硬密封
|
Ⅴ、Ⅵ級
|
|
軟密封
|
Ⅵ級
|
|
工作溫度℃
|
硬密封：-40～450 硬密封：-20～180
|
|
公稱壓力(MPa)
|
1.6 4.0
|
|
信號壓力(KPa)
|
0或400～600
|
■ 氣動活塞切斷閥主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti
|
|
閥芯、閥座
|
1Cr18Ni9Ti，0Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti，0Cr18Ni12Mo2Ti
|
|
填料
|
聚四氟乙烯，柔性石墨
|

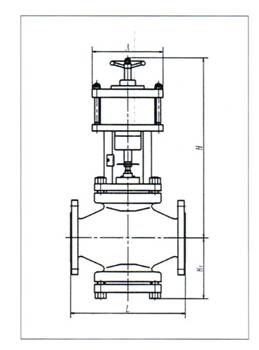

■ 氣動活塞切斷閥外型尺寸及重量
公稱通徑
DN(mm)
|
L
|
A
|
H
|
H1
|
重量(Kg)
|
信號接頭
內螺紋
|
|
20
|
150
|
130
|
92
|
310
|
10
|
M10×1
|
|
25
|
160
|
130
|
92
|
310
|
12
|
|
32
|
180
|
130
|
93
|
310
|
15
|
|
40
|
200
|
150
|
105
|
370
|
18
|
|
50
|
230
|
150
|
108
|
380
|
25
|
|
65
|
290
|
210
|
120
|
400
|
30
|
|
80
|
310
|
210
|
125
|
410
|
40
|
|
100
|
350
|
210
|
135
|
425
|
60
|
■ 氣動活塞切斷閥連接標準及尺寸
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB/T9113；
閥體法蘭密封面型式為突面(PN16)、凹凸面(PN40)；
法蘭端面距按GB12221-89(其他標準需指明)
■ 氣動活塞切斷閥訂貨須知
1. 產品型號
2. 公稱通徑
3. 介質名稱及工作溫度
4. 閥切斷壓差
5. 閥的開關方式(氣開或氣關)
6. 閥體材料
7. 附件
|
