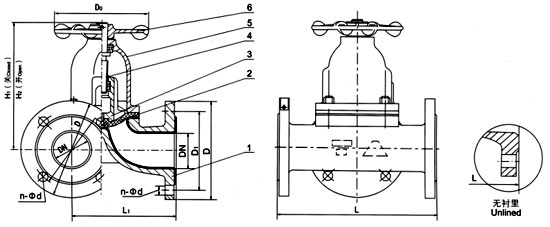

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
二、三通隔膜閥用途：
三通隔膜閥用途：三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
三、三通隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、三通隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、三通隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
安裝尺寸對照表：
|
公稱壓力
|
通徑
|
L
|
D
|
D1
|
N-φd
|
H1
|
H2
|
D0
|
重量
|
|
mm
|
inch
|
|
1.0
|
20
|
1
|
160
|
96
|
115
|
4-14
|
108
|
120
|
66
|
5.5
|
|
25
|
11/4
|
180
|
118
|
135
|
4-18
|
138
|
157
|
96
|
8.5
|
|
32
|
11/2
|
200
|
135
|
145
|
4-18
|
147
|
167
|
96
|
12.5
|
|
40
|
2
|
230
|
150
|
160
|
4-18
|
167
|
192
|
96
|
17
|
|
50
|
21/2
|
290
|
182
|
180
|
4-18
|
194
|
229
|
165
|
24.5
|
|
65
|
3
|
310
|
210
|
195
|
4-18
|
212
|
252
|
230
|
33.5
|
|
80
|
1
|
160
|
96
|
115
|
4-18
|
108
|
120
|
66
|
-
|
|
100
|
11/4
|
180
|
118
|
135
|
4-18
|
138
|
157
|
96
|
-
|
制造標準：
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
產品標識
|
供貨規范
|
|
GB/T 12239
|
GB/T 12221
|
GB4216，JB78
|
GB/T 13927
|
BS 12220
|
JB/T 7928
|
零部件材料參數：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
PL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣/閥桿
|
HT250
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
天然膠、丁基膠、PTFE(F4)、FEP(F46)
|
|
4
|
隔膜
|
橡膠、氟塑料
|
|
5
|
手輪
|
HT250
|
測試和特性：
|
襯里層：
|
電火花檢測
|
|
試驗與檢驗標準按
|
GB/T13297
|
|
閥體：
|
PN×1.5 Mpa
|
|
密封：
|
PN×1.1 Mpa
|
|
設計與制造
|
GB122239
|
|
結構長度
|
GB12221、JB1688
|
|
法蘭連接尺寸
|
GB4216、JB78
|
|
